Lloguer de geòfon per a detectar fuites d'aigua i canonades rebentades
Aquest sistema de detecció de fuites d'aigua permet el monitoratge de canonades d'aigua o altres conductes de líquid detectant vibracions i sorolls (vibràfon / geòfon). Pot detectar trencaments en canonades d'aigua calenta o freda, canonades de calefacció i desguassos.
L'instrument funciona detectant soroll i vibracions al terra, les parets o el sostre. A mesura que l'aigua s'escapa de la canonada, genera vibracions i soroll que el dispositiu registra. El seu principi de funcionament consisteix en un sensor format per una massa sísmica suspesa connectada a una bobina que es mou dins d'un camp magnètic, produint així ones elèctriques a partir de la vibració. Aquest sensor actua de manera similar a un micròfon, però amb l'objectiu de captar sons i vibracions transmesos a través dels sòlids.

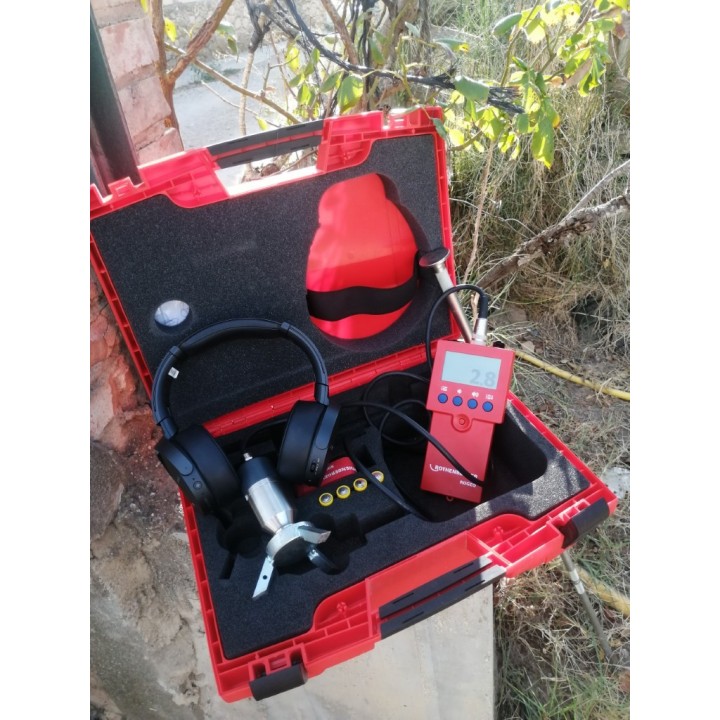

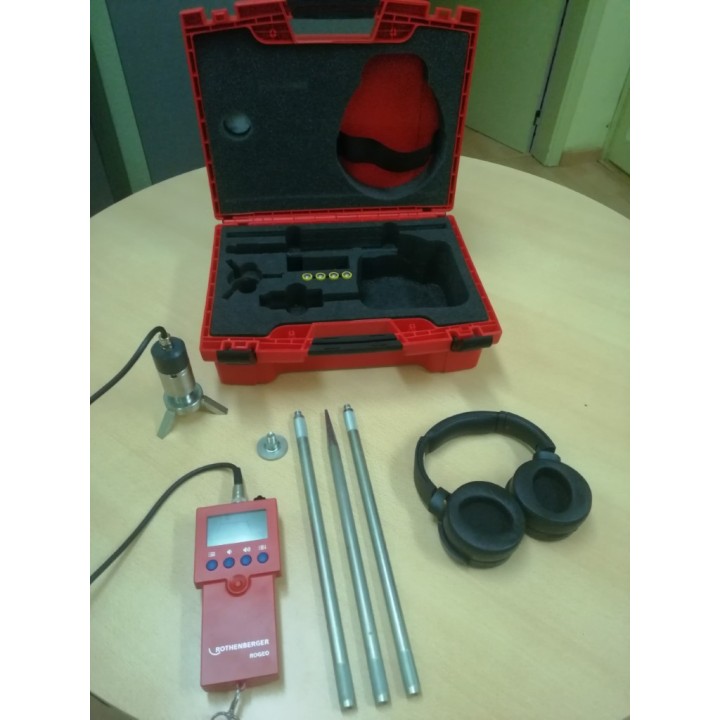

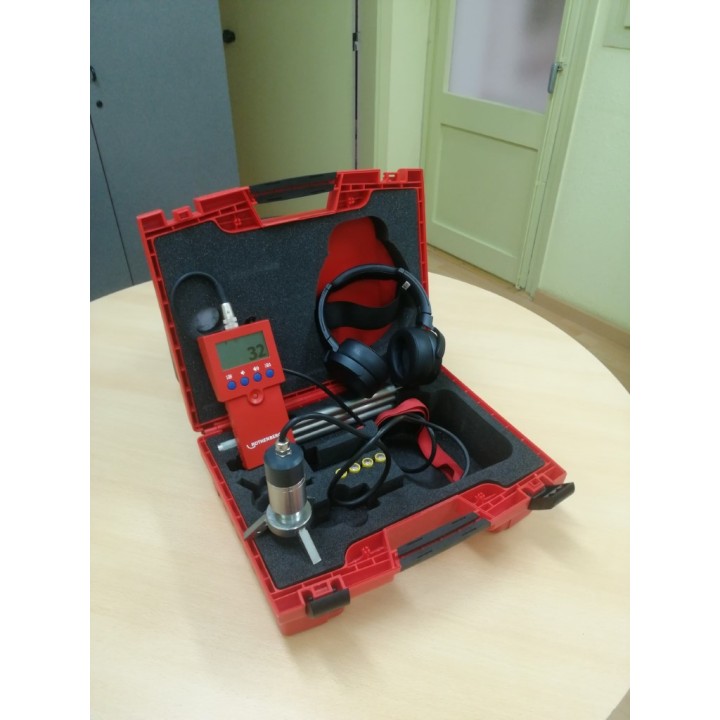

El Rothenberger Rogeo inclou:
- Una unitat de vibrofòn/geòfon
- Auriculars Bluetooth, per a escoltar
- Barra d'extensió per a la detecció en terrenys tous
- Trípode de vibròfon per a localitzar canonades en terrenys ferms

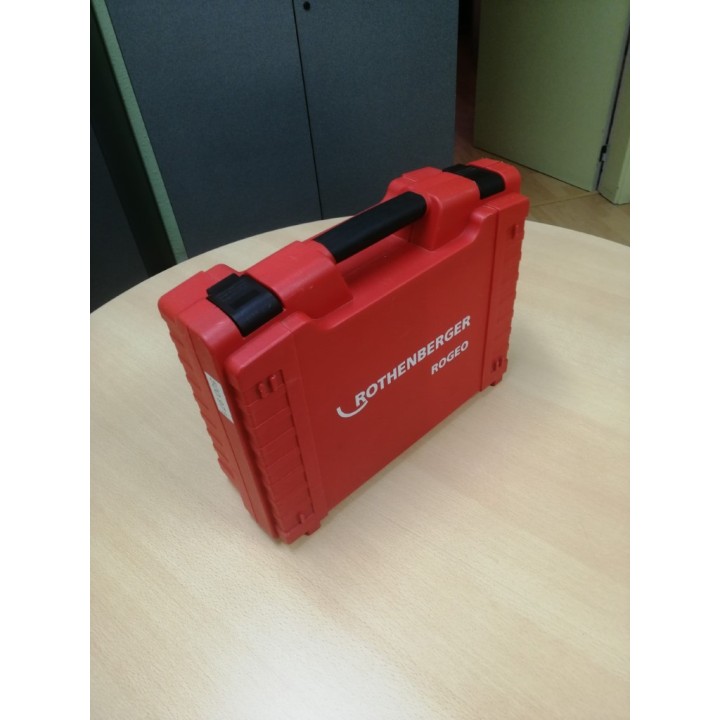

- Funda de transportper a protecció durant el transport i l'ús
Usos del Rothenberger Rogeo
El sistema detecta el soroll i la vibració produïts per l'aigua que fuita. Es pot utilitzar conjuntament amb una de les nostres càmeres de termografia si la fuita és en un circuit d'aigua calenta, o es pot injectar aigua calenta al circuit per ajudar en la detecció amb una càmera de termografia. Gràcies a la seva alta sensibilitat, el sistema és adequat per a:
- Detecció de fuites en circuits integrats en parets de tabic.
- Detecció d'averies en circuits d'aigua exteriors.
- Detecció d'averies en circuits d'aigua a pressió.
- Funcionaigualment bé en canonades de metall, plàstic o qualsevol altre tipus de material.
El sistema permet localitzar la fuita amb precisió, evitant així excavacions i obres costoses, tot causant una mínima molèstia.
Com detectar una fuita d'aigua
Normalment, una fuita d'aigua es manifesta primer com a:
- Pèrdua de pressió en sistemes d'aigua (calderes, calefacció, etc.)
- Taques d'humitat, filtracions, parets inflatades i pintura descascada, floridura, etc.
- Un augment inexplicable del consum d'aigua a la llar o al negoci
Un cop s'ha confirmat que hi ha una fuita d'aigua, procedirem a localitzar-la. Per fer-ho:
- Identificarem la zona on es troba la fuita aplicant pressió i comprovant si surt aigua.
- Obrir l'aixeta d'aigua.
- Instal·leu el micròfon adequat a la unitat (per a mesures en interiors o al sòl)
- Col·loqueu el micròfon o el sensor al punt on s'ha de comprovar la fuita: tub, vàlvula, vàlvula d'estop, etc.
- Escolta i vigilal'indicador de nivell.
- Col·loqueu el dispositiu en diferents punts al llarg de la canonada (seguint el seu recorregut soterrat pel terra o la paret).
- Un cop localitzada la fuita (audible a causa del flux d'aigua), comproveu diversos punts al seu voltant
- En el punt de la fuita, el soroll sol ser el més fort

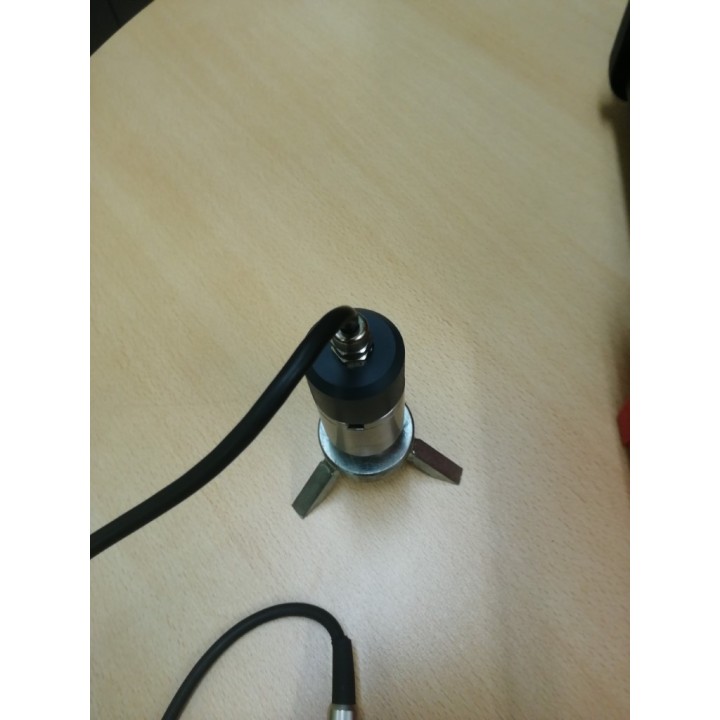

El trípode subministrat és adequat per prendre mesures en terrenys sòlids, mentre que la sonda pot ser adequada per sondejar i mesurar en terrenys fangosos. La sonda s'ha d'introduir tan profundament com sigui possible en terrenys tous.
Especificacions
Especificacions generals
- Dimensions: 180 x 88 x 40 mm
- Material de la carcassa: ABS/PA vermell/Schauleblend
- Pes (amb 4 piles AA): 320 grams
- Temperatura de funcionament: de -15° a 65° Celsius
- Humitat de funcionament: 0 a 99 per cent d'humitat relativa
- Grau de protecció: IP54
- Dimensions de la funda de transport: 390 x 300 x 143 mm
- Pes total: 4,6 kg
Subministrament d'energia i autonomia de la bateria
- Piles de l'unitat de mesura: 4 piles AA, que poden ser recarregables.
- Autonomia de la unitat: aproximadament 50 hores amb piles alcalines en ús normal.

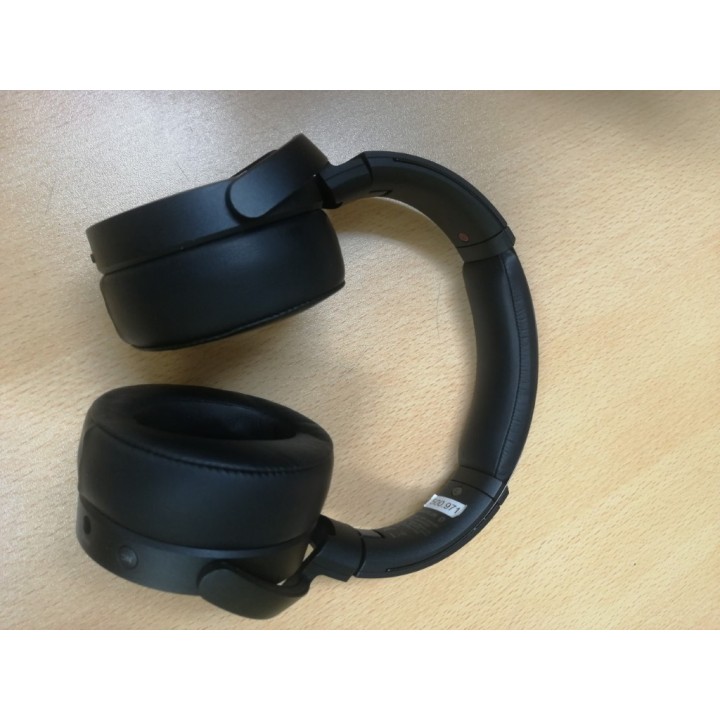

Auriculars
- Subministrament d'energia dels auriculars: Càrrega USB interna
- Autonomia de la bateria: 30 hores
- Resposta en freqüència: de 20 Hz a 8000 Hz
- Mètode de transmissió: Bluetooth 2.1 (classe 2) sense interferències. També es pot utilitzar amb cable.
Principi de funcionament
Un geòfon és un instrument que converteix les vibracions del sòl en sons audibles i/o representacions numèriques i gràfiques d'aquestes vibracions.
El seu principi de funcionament es basa en un transductor elèctric que transforma els moviments vibratoris en oscil·lacions elèctriques. Hi ha tres tipus principals, segons el principi físic utilitzat en la transducció. Tenen els seus equivalents en micròfons de so:
- Bobina mòbil: es fa oscil·lar una bobina dins del camp magnètic produït per un imant.
- Capacitiu: es basen en un canvi de capacitància. La vibració s'aplica a una placa que forma un condensador, i es mesura la capacitància del condensador; aquesta varia a mesura que canvia la distància entre les dues plaques del condensador.
- Piezoelèctric: basat en el principi de la piezoelectricitat. Quan certs materials es deformen o es pressionen, generen una diferència de potencial elèctric o de corrent, que s'aprofita per transduir la vibració.
Un cop convertides en polsos elèctrics, s'aplica un procediment de processament de senyals per facilitar la identificació del so. Els més comuns són:

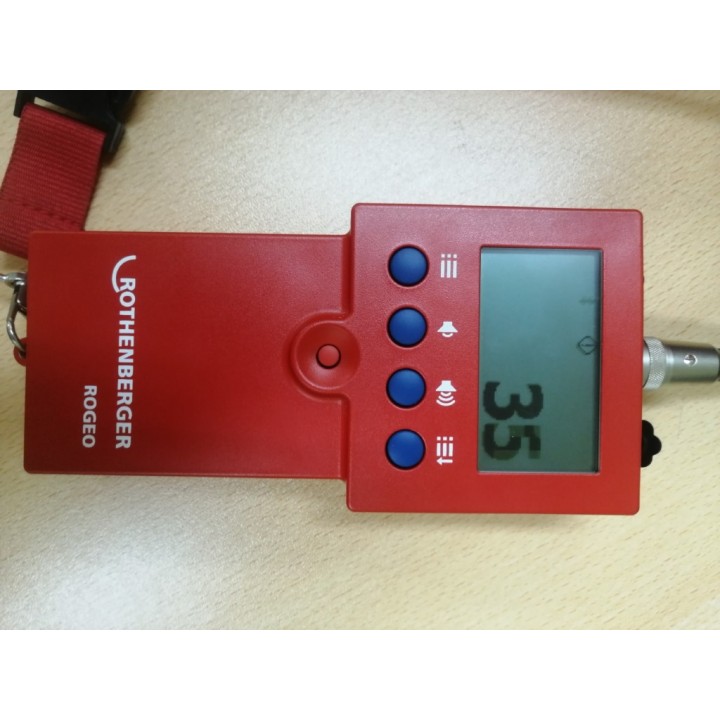

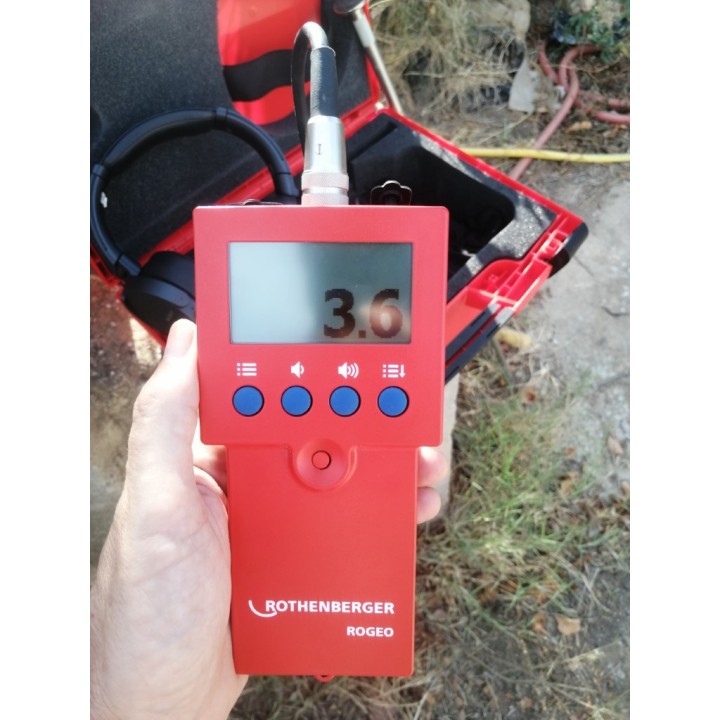

- Càlcul de la intensitat: Aquests proporcionen una indicació numèrica del nivell de soroll, la qual cosa permet localitzar objectivament els seus pics, sense haver de confiar en la percepció auditiva.

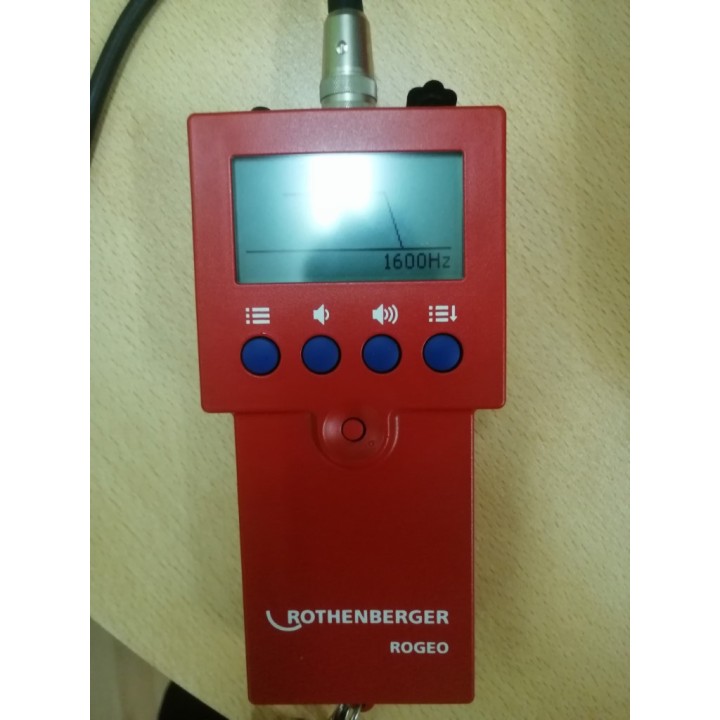

- Filtres de freqüència: permeten seleccionar la banda de freqüència en què es produeix la vibració induïda per l'aigua. El Rothenberger Rogeo té filtres de passa alta, passa baixa i passa de banda ajustables.
- Anàlisi de Fourier: permet visualitzar el nivell de soroll a diferents freqüències.
- Anul·lació de soroll extern: El nostre equip disposa d'un sistema d'anul·lació de soroll extern, que permet treballar en entorns sorollosos.

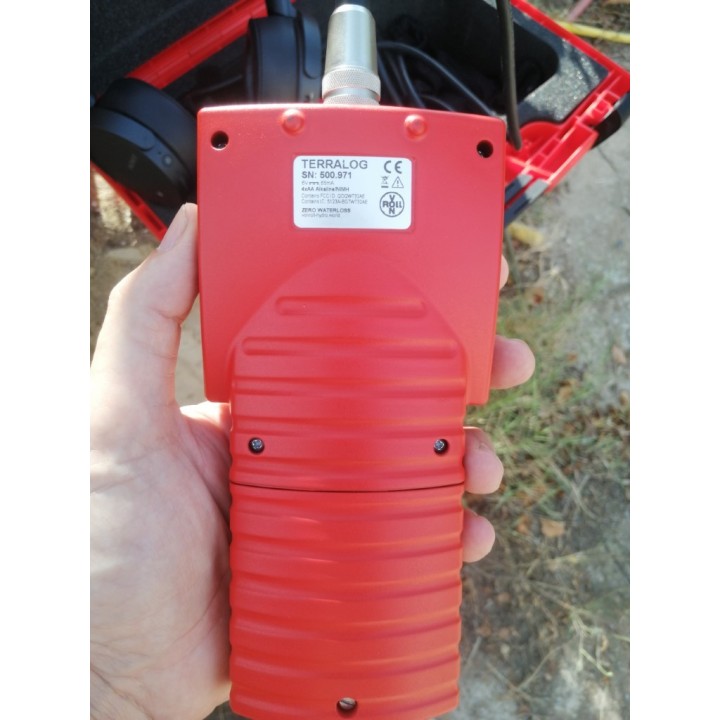

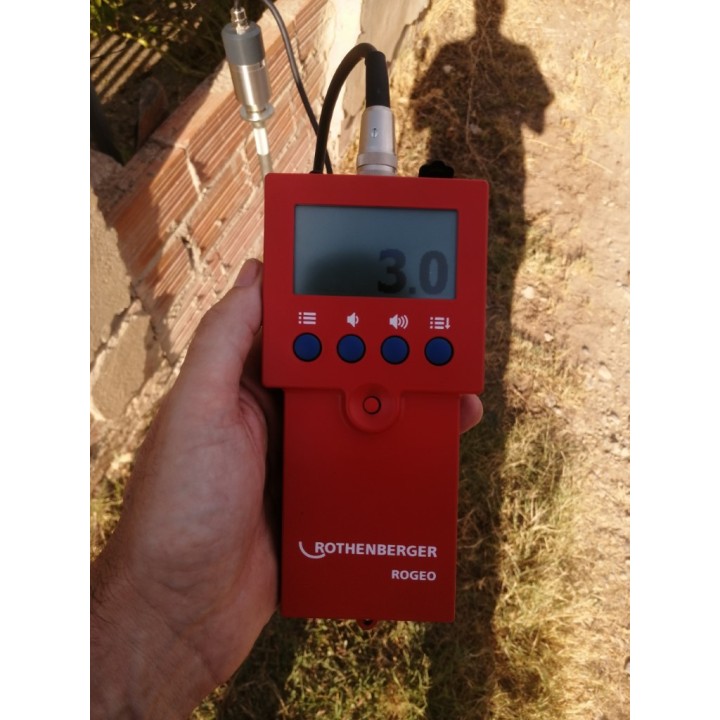

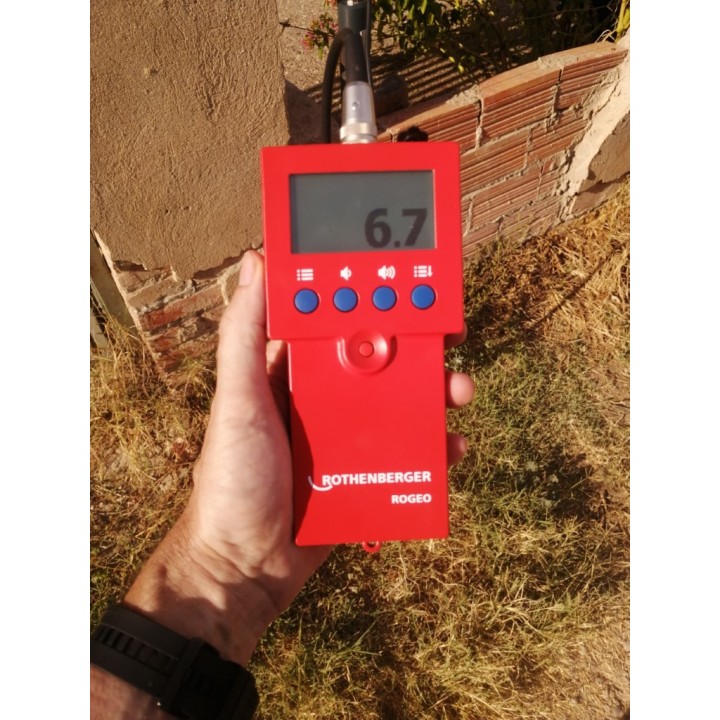

Les fotografies mostren el Rothenberger ROGEO. Segons la disponibilitat, el paquet de lloguer pot incloure aquest model o un geòfon professional Rothenberger LOG1 A, o un model equivalent, per a la detecció acústica de fuites d'aigua.
