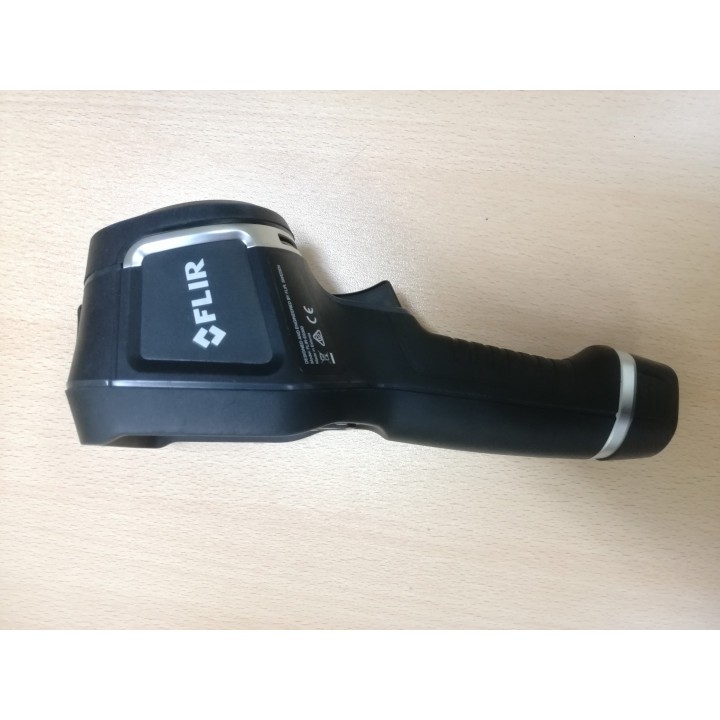

Aluguer da câmara termográfica FLIR E5 WiFi
A FLIR E5 WiFi é uma câmara termográfica profissional, compacta e fácil de utilizar, adequada para inspeções de edifícios, deteção de anomalias térmicas, localização de fugas de água, aquecimento, manutenção e instalações elétricas.
O seu detetor de infravermelhos oferece uma resolução de 120 × 90 píxeis e permite medir temperaturas superficiais num intervalo de -20 °C a +250 °C.
A câmara incorpora a tecnologia FLIR MSX, que adiciona detalhes provenientes da imagem visível à imagem térmica e facilita a identificação dos elementos inspecionados.
Câmara termográfica para detetar fugas de água
Uma das aplicações mais comuns do aluguer da FLIR E5 é a deteção de fugas de água em habitações e instalações.
A câmara termográfica não vê diretamente a água nem permite ver através de paredes ou pavimentos. O que mede é a temperatura das superfícies. Uma fuga pode alterar a distribuição térmica de uma parede, teto ou piso e gerar um padrão que ajuda a delimitar a zona afetada.
Esta técnica revela-se especialmente útil quando existe um contraste térmico suficiente, como acontece em tubagens de água quente, circuitos de aquecimento e sistemas de piso radiante.
A localização prévia de uma anomalia térmica pode ajudar a reduzir a área que posteriormente será necessário inspecionar, abrir ou reparar.
Localização de tubagens de aquecimento e piso radiante
Quando uma tubagem transporta água a uma temperatura diferente da do material que a rodeia, parte dessa diferença térmica pode ser transmitida até à superfície.
A FLIR E5 permite visualizar estes padrões térmicos e pode ser utilizada para localizar o percurso de tubagens de aquecimento, verificar circuitos de piso radiante e detetar zonas com um comportamento térmico anómalo.
O resultado dependerá de fatores como a profundidade da tubagem, o material do pavimento, o isolamento e a diferença de temperatura existente durante a inspeção.

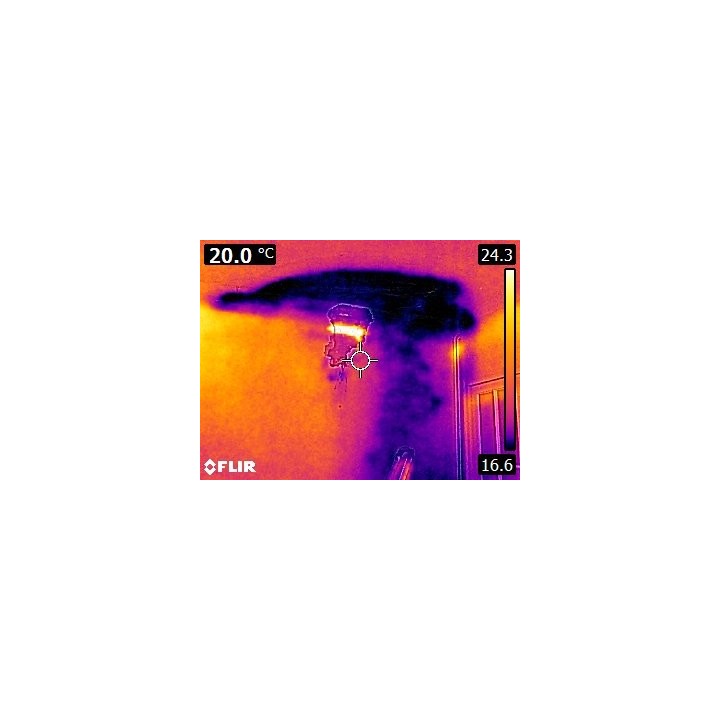

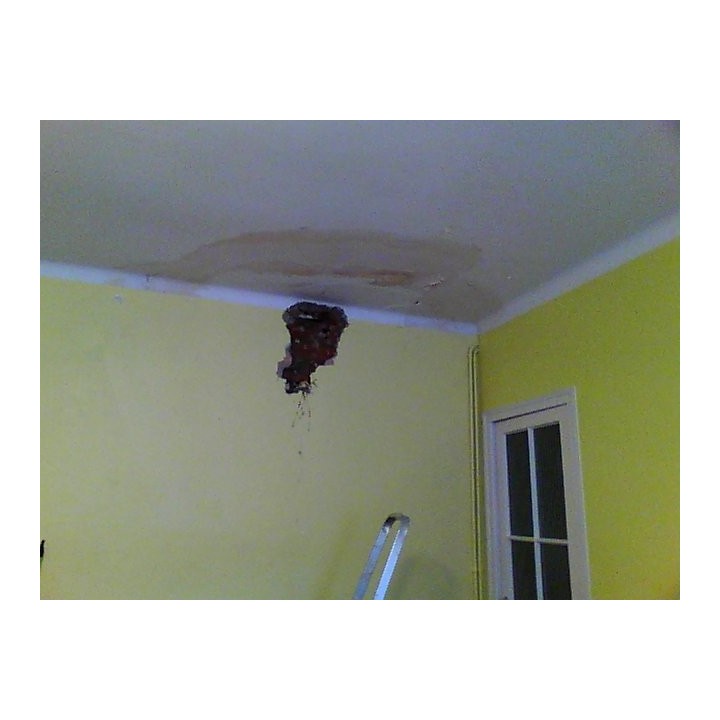

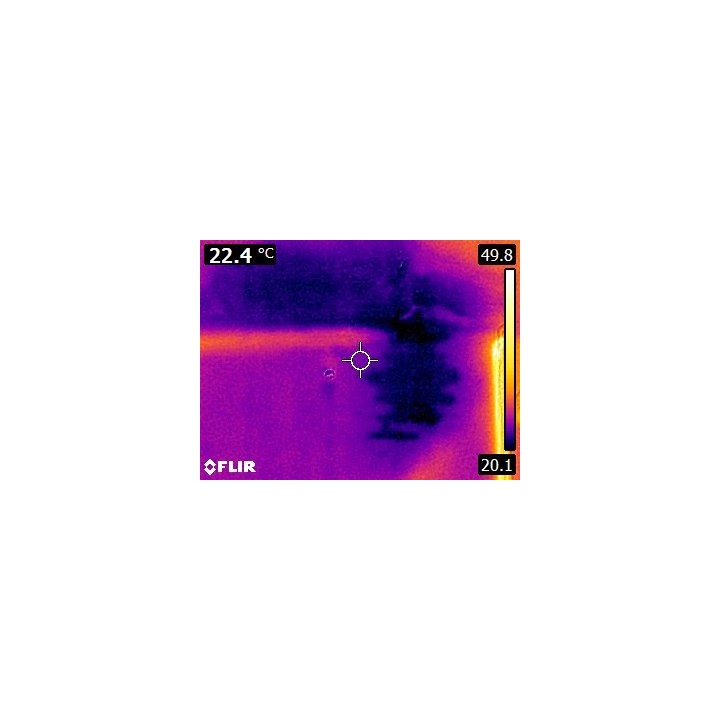

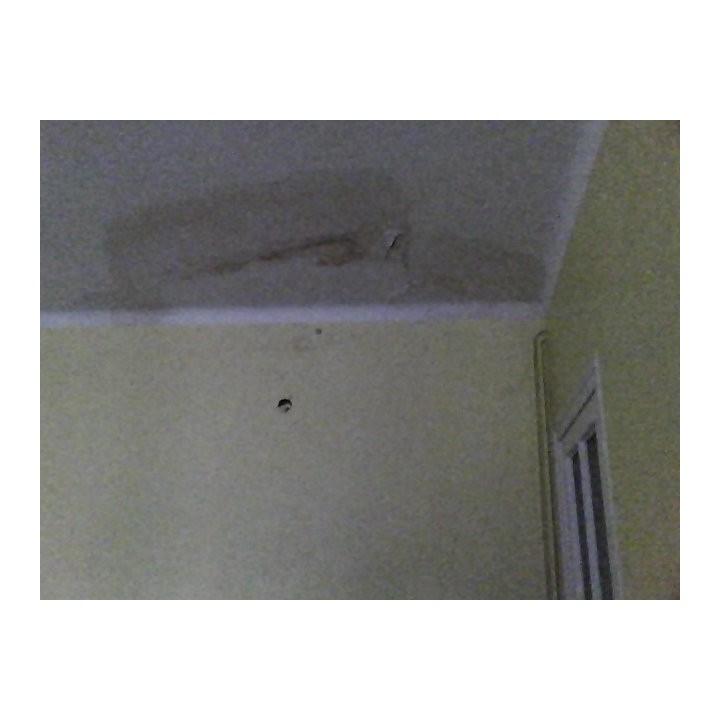

Detecção de humidade e infiltrações
As zonas húmidas podem apresentar diferenças de temperatura em relação aos materiais secos devido, entre outros fatores, à evaporação e às diferentes propriedades térmicas dos materiais.
A câmara pode ajudar a identificar padrões térmicos compatíveis com humidade, infiltrações ou condensação.
A termografia não mede diretamente a quantidade de água presente num material. Uma anomalia térmica deve ser interpretada tendo em conta as condições ambientais, as características construtivas e, quando necessário, complementada com outras técnicas de inspeção.
Inspeção termográfica de edifícios
A FLIR E5 pode ser utilizada para estudar a distribuição das temperaturas superficiais em edifícios e localizar possíveis anomalias relacionadas com o revestimento térmico.
Entre as suas aplicações encontram-se:
- Detecção de pontes térmicas.
- Localização de defeitos no isolamento.
- Estudo de zonas frias ou quentes nas paredes exteriores.
- Identificação de padrões compatíveis com infiltrações de ar.
- Detecção de condensação e humidade.
- Inspeção de sistemas de aquecimento.
- Verificação do piso radiante.
Para obter resultados significativos, deve existir um contraste térmico suficiente entre as zonas que se pretende comparar.
Inspeções elétricas e manutenção
A termografia é também uma ferramenta útil para inspecionar quadros elétricos, ligações, motores, maquinaria e outros equipamentos sem necessidade de estabelecer contacto com o elemento observado.
As diferenças de temperatura podem ajudar a localizar ligações ou componentes com um comportamento térmico diferente do de outros elementos comparáveis.
A deteção de um ponto quente através da termografia constitui um indício que deve ser interpretado tendo em conta a carga, as condições de funcionamento e as características da instalação.
Tecnologia FLIR MSX
A tecnologia MSX (Multi-Spectral Dynamic Imaging) combina informações provenientes da câmara visível com a imagem infravermelha.
Os detalhes e contornos da cena são incorporados na imagem térmica, facilitando a identificação de paredes, tubagens, quadros, mecanismos e outros elementos.
Esta função revela-se especialmente prática para documentar inspeções e reconhecer posteriormente o ponto exato onde foi observada uma anomalia térmica.
Características da FLIR E5 WiFi
- Resolução infravermelha: 120 × 90 píxeis.
- Detetor: microbolómetro não refrigerado.
- Intervalo de medição: -20 °C a +250 °C.
- Sensibilidade térmica (NETD): <100 mK.
- Campo de visão: 45° × 34°.
- Precisão: ±2 °C ou ±2 % da leitura, nas condições especificadas pelo fabricante.
- Frequência de atualização da imagem: 9 Hz.
- Ecrã: LCD a cores de 3 polegadas.
- Modos de imagem: térmica, MSX, imagem sobre imagem e câmara digital.
- Formato de imagem: JPEG radiométrico.
- Conectividade: Wi-Fi e USB.
Gravação de vídeos e conteúdos com imagens térmicas
Para além das aplicações técnicas, as câmaras termográficas podem ser utilizadas para a criação de vídeos, demonstrações, conteúdos para o YouTube, divulgação, formação e projetos audiovisuais.
A imagem térmica permite mostrar visualmente diferenças de temperatura que normalmente são invisíveis: o calor de uma pessoa, objetos que arrefecem ou aquecem, equipamentos eletrónicos, motores, instalações ou diferentes materiais.
Já alugámos câmaras termográficas também para gravações e criação de conteúdos audiovisuais, pelo que esta pode ser uma alternativa interessante quando se necessita de uma câmara térmica apenas para uma produção ou projeto pontual.
Para projetos de vídeo, é aconselhável consultar previamente as necessidades da gravação, uma vez que a resolução, a frequência de imagens e as possibilidades de captura variam entre os diferentes modelos de câmaras termográficas disponíveis.
Vídeo explicativo: Gravação de vídeo com câmara termográfica
Aplicações educativas, demonstrativas e experimentais
A FLIR E5 também pode ser utilizada em formação, demonstrações técnicas, experiências e atividades educativas para visualizar fenómenos relacionados com a transmissão e distribuição de calor.
A representação através de diferentes paletas térmicas permite obter imagens visualmente apelativas e facilita a explicação de fenómenos que não podem ser observados diretamente a olho nu.

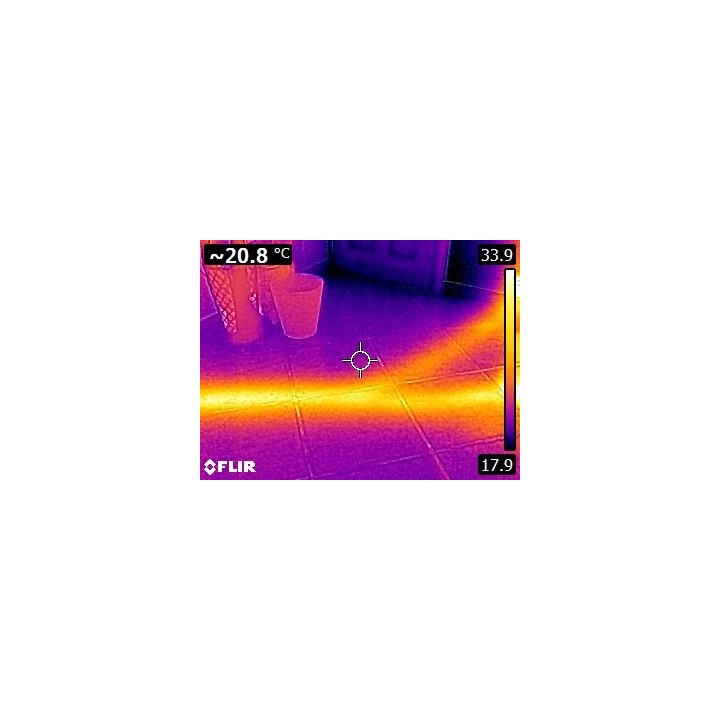

Exemplo: deteção de uma fuga de água quente sob o pavimento
Numa instalação de água quente ou aquecimento, a temperatura da tubagem pode transmitir-se para o pavimento e tornar visível o seu percurso através da câmara termográfica.
Quando existe uma fuga, a distribuição térmica pode alterar-se e surgir uma zona com uma extensão ou forma diferente da correspondente ao percurso normal da tubagem.
A câmara não está a ver a tubagem nem a água através do pavimento: está a representar a temperatura da superfície. Esta informação pode servir para orientar verificações posteriores e reduzir a área sobre a qual é necessário intervir.
Como funciona uma câmara termográfica?
Todos os objetos com uma temperatura superior ao zero absoluto emitem radiação eletromagnética. Uma parte desta radiação situa-se na região do infravermelho e pode ser detetada por uma câmara termográfica.

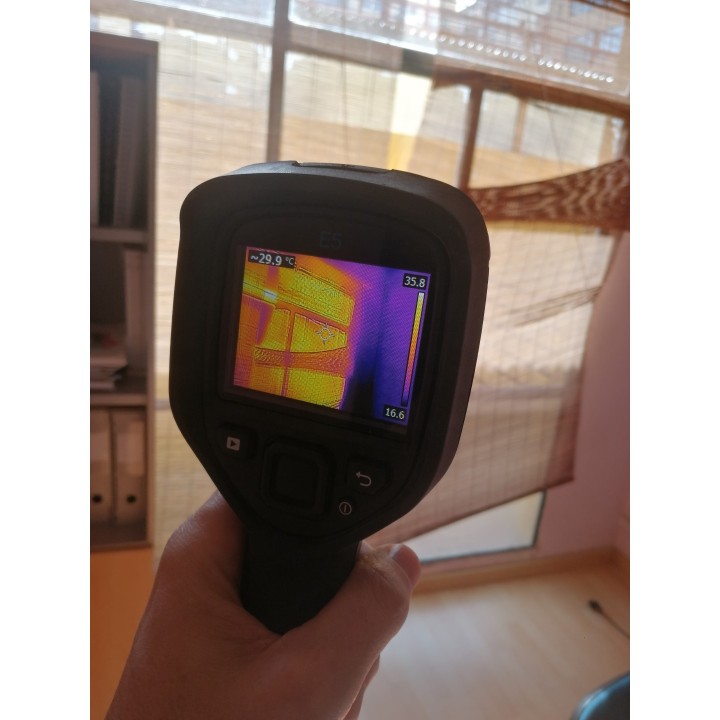

A FLIR E5 utiliza um microbolómetro não arrefecido que deteta a radiação infravermelha proveniente das superfícies observadas. O instrumento processa esta informação e gera uma imagem na qual as diferenças de temperatura são representadas por diferentes cores ou níveis de intensidade.
Para realizar medições de temperatura precisas, devem ser tidos em conta parâmetros como a emissividade do material, a temperatura refletida, a distância e as condições ambientais.
As superfícies metálicas brilhantes e outros materiais de baixa emissividade requerem especial cuidado, pois podem refletir radiação infravermelha proveniente do ambiente e dar origem a interpretações erradas.
Qual é a diferença entre uma câmara térmica e uma câmara termográfica?
No uso comum, os termos «câmara térmica» e «câmara termográfica» são frequentemente utilizados para se referir ao mesmo tipo de instrumento: uma câmara capaz de gerar imagens a partir da radiação infravermelha emitida pelas superfícies.
O termo «termografia» é utilizado especialmente em aplicações técnicas onde, para além de visualizar diferenças térmicas, é importante medir, analisar e documentar temperaturas.
Perguntas frequentes sobre a FLIR E5
A FLIR E5 serve para localizar fugas de água?
Sim, desde que a fuga gere uma diferença de temperatura detetável na superfície. É especialmente útil em tubagens de água quente e sistemas de aquecimento.
É possível ver tubagens debaixo do pavimento?
Não é possível ver fisicamente a tubagem através do pavimento. É possível visualizar o padrão térmico produzido na superfície quando a temperatura da tubagem é diferente da do ambiente circundante.
Serve para detetar humidade?
Pode ajudar a identificar zonas com padrões térmicos compatíveis com humidade, infiltrações ou condensação, mas não mede diretamente a quantidade de água presente no material.
É útil para quadros elétricos?
Sim. Pode ser utilizado para comparar temperaturas entre ligações e componentes e localizar possíveis pontos quentes que devem posteriormente ser analisados, tendo em conta as condições de funcionamento da instalação.
Posso alugá-la para gravar um vídeo?
Sim. As câmaras termográficas também são alugadas para vídeos, YouTube, demonstrações, formação e projetos audiovisuais. Se o objetivo principal for gravar imagens térmicas, é recomendável indicá-lo ao efetuar a consulta, para que seja selecionado o modelo mais adequado.
Qual é a resolução da FLIR E5?
A resolução do detetor de infravermelhos é de 120 × 90 píxeis.
Qual é a sua gama de temperaturas?
A FLIR E5 WiFi permite medir temperaturas superficiais num intervalo de -20 °C a +250 °C.
Tem WiFi?
Sim. Esta versão inclui conectividade Wi-Fi para facilitar a transferência e a gestão das imagens.
Aluguer do FLIR E5 por dias ou semanas
O aluguer de uma câmara termográfica é especialmente adequado quando o equipamento é necessário para uma inspeção pontual, localização de uma avaria, trabalho de manutenção, gravação audiovisual ou campanha de medição.

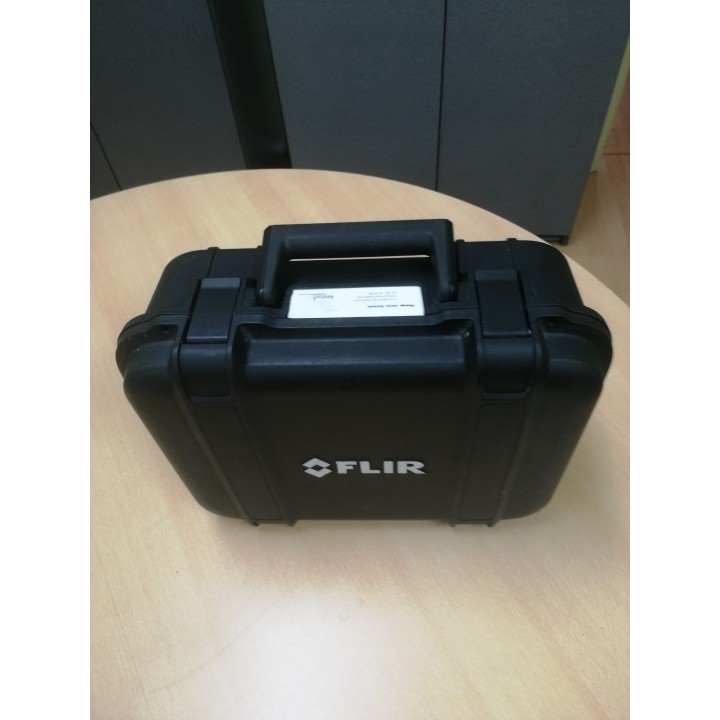

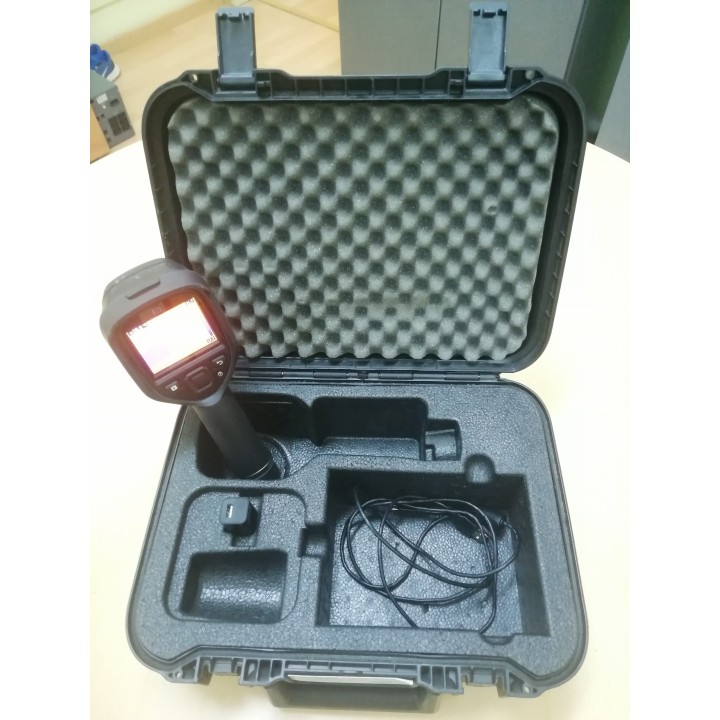

A FLIR E5 é entregue revista, com bateria, carregador e os respetivos acessórios, pronta a utilizar.
Efetamos envios e recolhas em toda a Espanha. Se tiver dúvidas sobre qual a câmara termográfica de que necessita, podemos ajudá-lo a selecionar o modelo mais adequado para o trabalho que vai realizar.
