Aluguer de geófono para detetar fugas de água e rupturas em tubagens
Este sistema de deteção de fugas de água permite monitorizar condutas de água ou outros líquidos através da deteção de vibrações e ruídos (vibrófono/geófono). Permite detetar rupturas em tubagens de água quente ou fria, aquecimento e esgotos.
O instrumento funciona através da deteção de ruídos e vibrações no chão, nas paredes ou no teto. Ao escapar do tubo, a água gera vibrações e ruídos que o aparelho regista. O seu princípio de funcionamento assenta num sensor que consiste numa massa sísmica suspensa, solidária a uma bobina que se move dentro de um campo magnético, produzindo assim ondas elétricas a partir da vibração. Este sensor funciona de forma semelhante a um microfone, mas com o objetivo de captar sons e vibrações transmitidos por vibração através de sólidos.

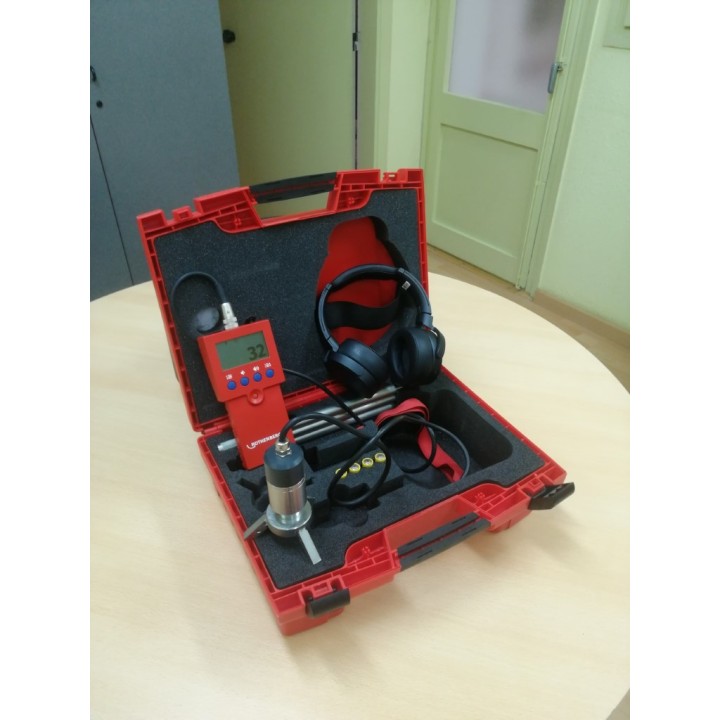

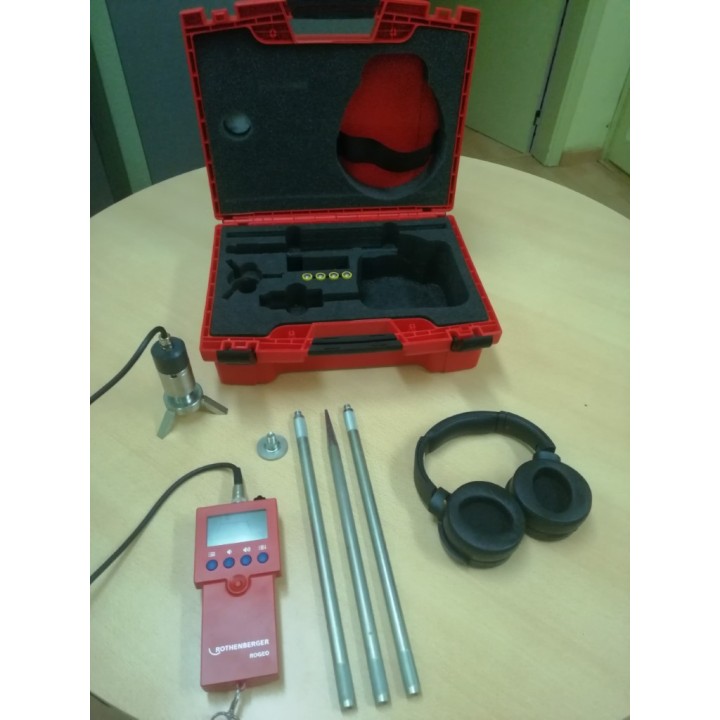

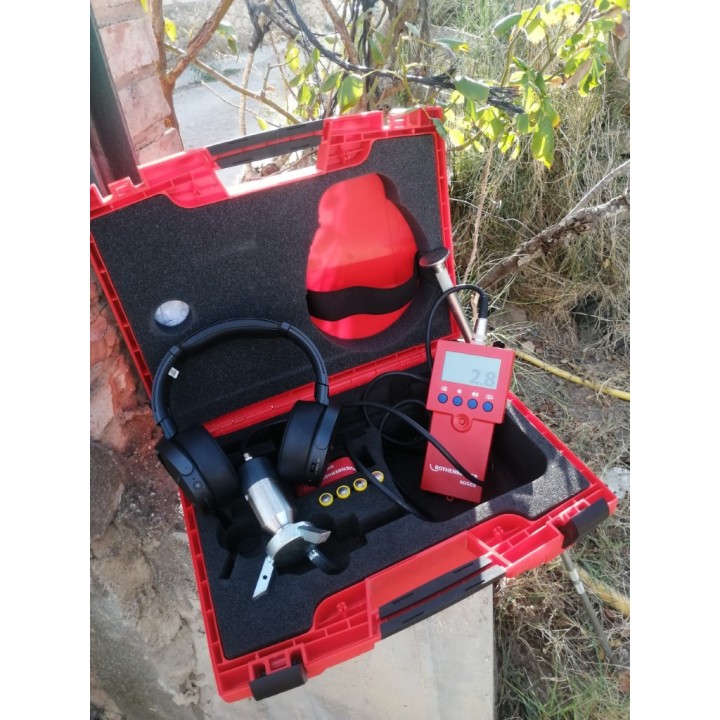

O Rothenberger Rogeo inclui:
- Unidade de vibrofone/geófono

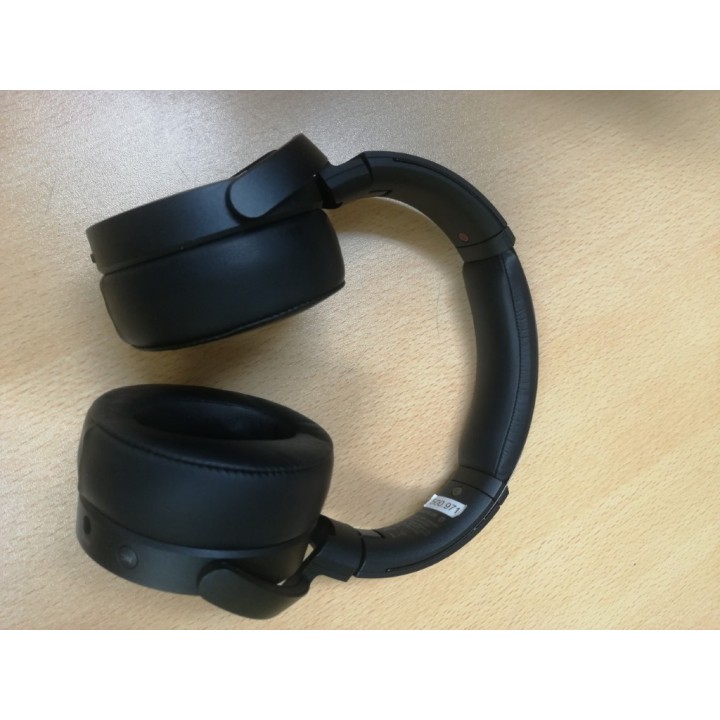

- Auscultadores Bluetooth, para audição
- Pica de extensão para deteção em solos macios

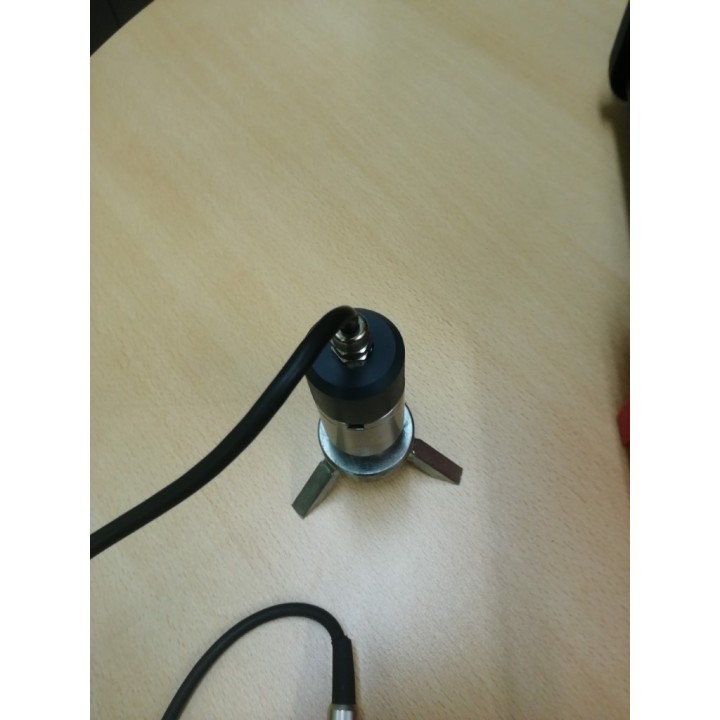

- Tripé de vibrafone para o rastreio de canalizações em solo firme

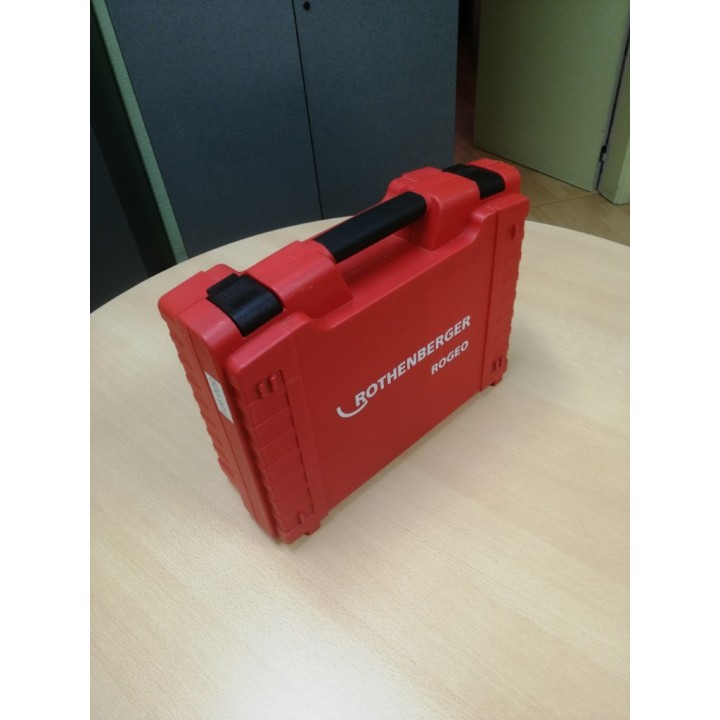

- Mala de proteção para transporte e utilização
Utilizações do Rothenberger Rogeo
O sistema deteta o ruído e a vibração produzidos pela água ao escapar. Pode ser complementado com uma das nossas câmaras térmicas, caso a fuga tenha ocorrido num circuito de água quente, ou pode injetar-se água quente no circuito para facilitar a sua deteção complementar com uma câmara termográfica. Graças à sua elevada sensibilidade, o sistema é adequado para:
- Detetar fugas em circuitos embutidos em divisórias.

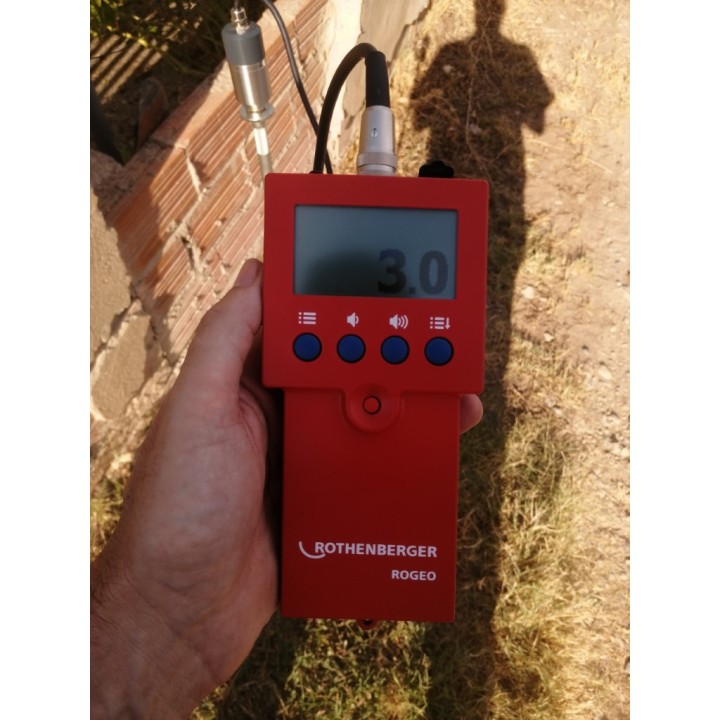

- Detecção de avarias em circuitos exteriores de abastecimento de água.
- Detecção de avarias em circuitos de água sob pressão.
- Funcionaindistintamente em tubagens metálicas, plásticas ou de qualquer outro tipo.
O sistema permite localizar a fuga com precisão, poupando assim escavações e obras dispendiosas, com um impacto mínimo.
Como detetar uma fuga de água
Normalmente, uma fuga de água manifesta-se previamente sob a forma de:
- Perda de pressão nos circuitos de água (caldeiras, aquecimento, etc.)
- Humidade, pingos, paredes inchadas e tinta descascada, bolor, etc.
- Aumento injustificado do consumo de água na habitação ou no estabelecimento comercial
Assim que se confirmar a existência de uma fuga de água, procederemos à determinação da sua localização. Para tal:
- Detetar a zona onde se verifica a fuga, aplicando pressão e verificando se esta se perde.
- Abrir o fluxo de água.
- Instalar o microfone adequado na unidade (para medição em interiores ou no solo)
- Colocar o microfone ou sensor no ponto onde se pretende verificar a fuga: tubagem, válvula, torneira de corte, etc.

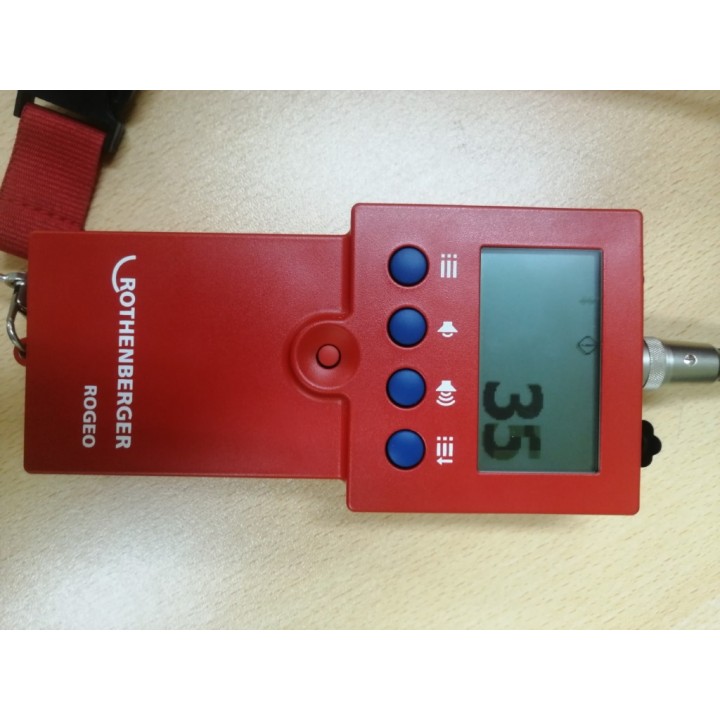

- Ouvir e observaro indicador de nível

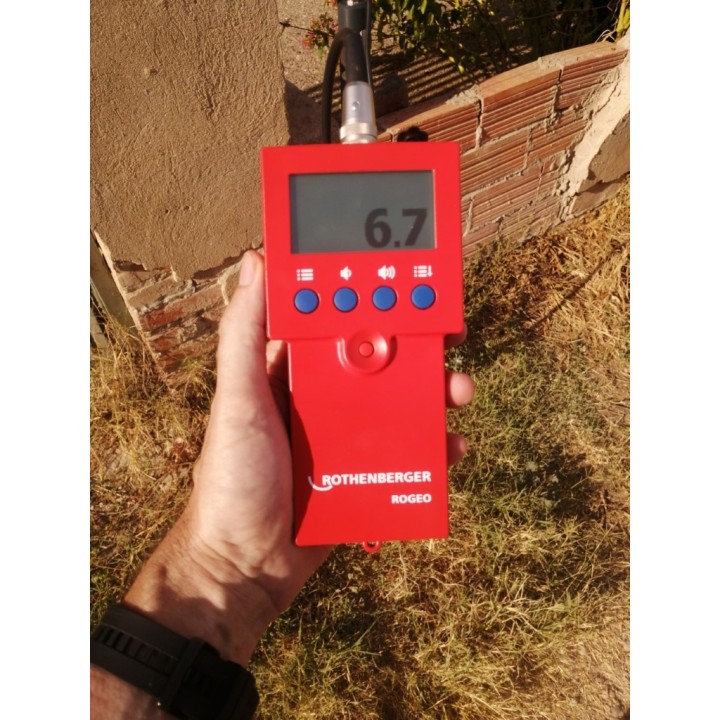

- Colocar o dispositivo em diferentes pontos do tubo (seguindo o seu percurso subterrâneo no solo ou na parede)
- Assim que a fuga for localizada (audível pelo ruído da água a correr), procurar em vários pontos à sua volta
- No ponto da fuga, o ruído costuma atingir o seu máximo
O tripé fornecido é adequado para medições em solos firmes, enquanto a haste pode ser adequada para perfurar e medir em solos lamacentos. A haste deve ser introduzida à maior profundidade possível em solos pouco firmes.
Especificações
Especificações gerais
- Dimensões: 180 x 88 x 40 mm
- Material da estrutura: ABS/PA-Schauleblend vermelho
- Peso (com 4 pilhas AA): 320 gramas
- Temperatura de funcionamento: de -15 °C a 65 °C
- Humidade de utilização: 0 a 99% de humidade relativa
- Grau de proteção: IP54
- Dimensões da mala de transporte: 390 x 300 x 143 mm
- Peso total: 4,6 kg
Alimentação e autonomia
- Pilhas da unidade de medição: 4 pilhas AA, que podem ser recarregáveis.
- Autonomia da unidade: cerca de 50 horas com pilhas alcalinas em utilização regular.
Auscultadores
- Alimentação dos auscultadores: Carregamento USB interno
- Autonomia: 30 horas
- Resposta em frequência: de 20 Hz a 8000 Hz
- Modo de transmissão: Bluetooth 2.1 (Classe 2) sem interferências. Também pode ser utilizado com fio.
Princípio de funcionamento
O geófono é um instrumento que converte as vibrações do solo em sons audíveis e/ou em indicações numéricas e gráficas sobre as mesmas.
O seu princípio de funcionamento baseia-se num transdutor elétrico que transforma os movimentos vibratórios em oscilações elétricas. Existem três tipos principais, consoante o princípio físico utilizado na transdução. Têm o seu equivalente nos microfones de som:
- De bobina magnética: faz-se oscilar uma bobina no interior do campo magnético produzido por um íman.
- De condensador: baseiam-se na variação da capacitância. A vibração é aplicada sobre uma placa que forma um condensador e mede-se a capacitância deste, que varia à medida que varia também a distância entre as duas placas do condensador.
- Piezoelétricos: baseiam-se no princípio da eletricidade piezoelétrica. Alguns materiais, ao serem deformados ou pressionados, geram uma diferença de potencial elétrico ou corrente que é aproveitada para transduzir a vibração.
Uma vez convertidos em impulsos elétricos, para facilitar a identificação do som, é aplicado um processo de sinal. Os mais comuns são:

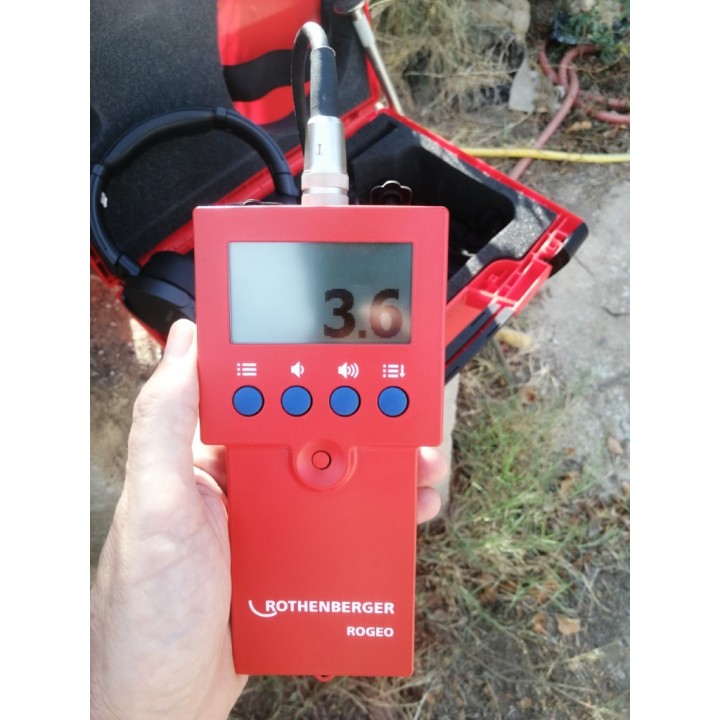

- Cálculo da intensidade: fornecem uma indicação numérica da intensidade do ruído, de modo a que se possam localizar os seus picos de forma objetiva, sem ter de recorrer à perceção auditiva.

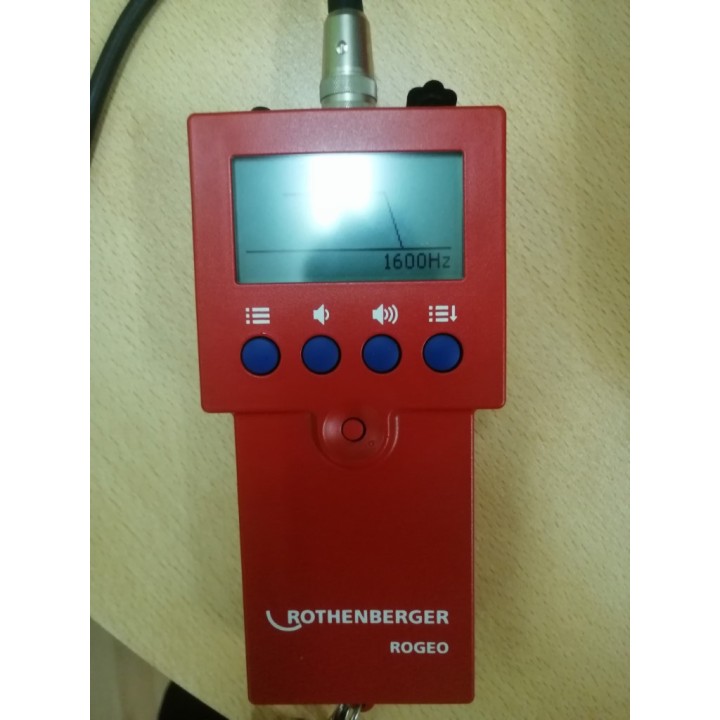

- Filtros de frequência: permitem selecionar a banda de frequências em que ocorre a vibração causada pela água. O Rothenberger Rogeo dispõe de filtros passa-alto, passa-baixo e passa-banda que podem ser ajustados.
- Análise de Fourier: permite visualizar o nível de ruído em diferentes frequências.
- Supressão de ruídos externos: O nosso equipamento dispõe de um sistema de supressão de ruídos externos que permite trabalhar em ambientes ruidosos.

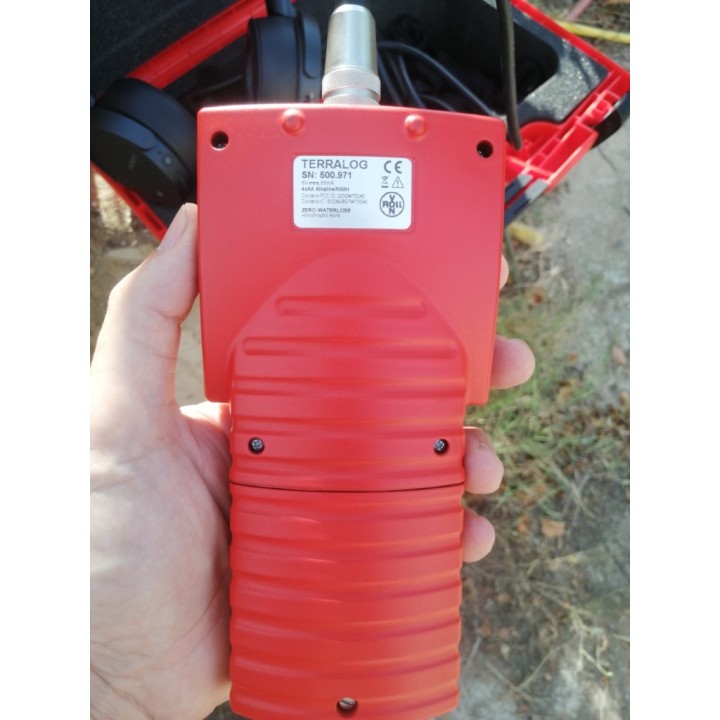

As fotografias correspondem ao Rothenberger ROGEO. Consoante a disponibilidade, o aluguer pode ser fornecido com este modelo ou com um geófono profissional Rothenberger LOG1 A ou de prestações equivalentes para a localização acústica de fugas de água.
